I pannelli solari Snowdrop Disponibili due modelli:

SnowDrop SS, semiselettivo: per le condizioni meno gravose tra quelle classiche dei pannelli solari vetrati piani.

SnowDrop S, selettivo: per le condizioni più gravose, in particolare per il riscaldamento d’ambiente.

Per le caratteristiche costruttive e le prestazioni si veda il seguente:

Libretto di istruzioni e scheda tecnica

REALIZZAZIONE DELL’IMPIANTO SOLARE

Collegamento idraulico dei pannelli SnowDrop:

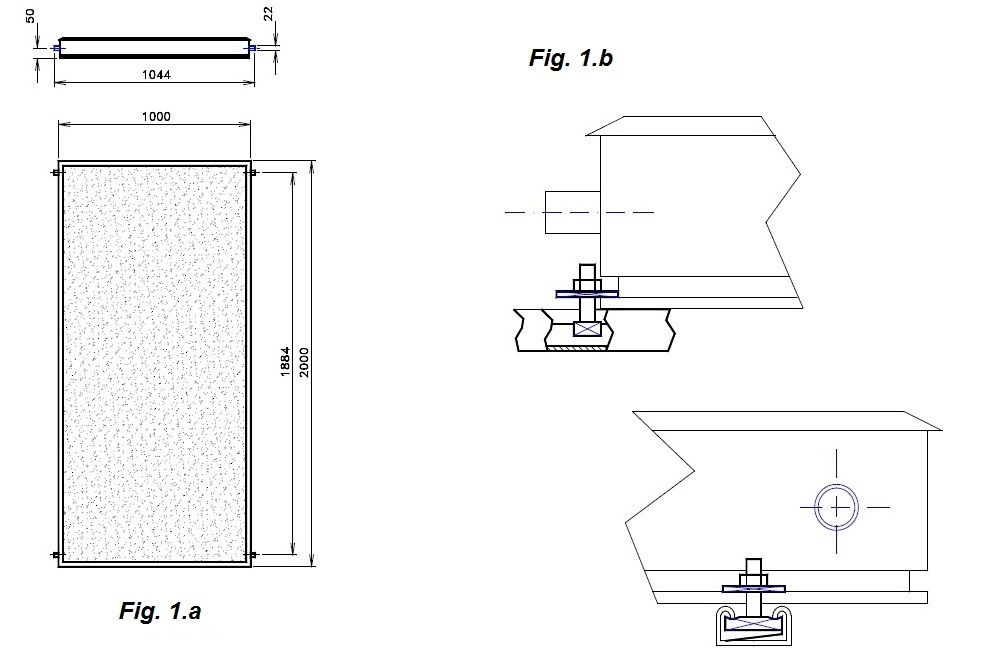

Due tubi collettori lisci del diametro di 22 mm escono dai fianchi dei pannelli per collegarli tra loro e all’impianto idraulico (v. Fig. 1.a).

I pannelli SnowDrop vanno fissati ad una struttura metallica a sua volta assicurata alla superficie di appoggio (tetto inclinato o qualsiasi superficie orizzontale); allo scopo, i pannelli SnowDrop sono provvisti di un canalino esterno laterale su cui inserire una squadretta di fissaggio (v. Fig. 1.b).

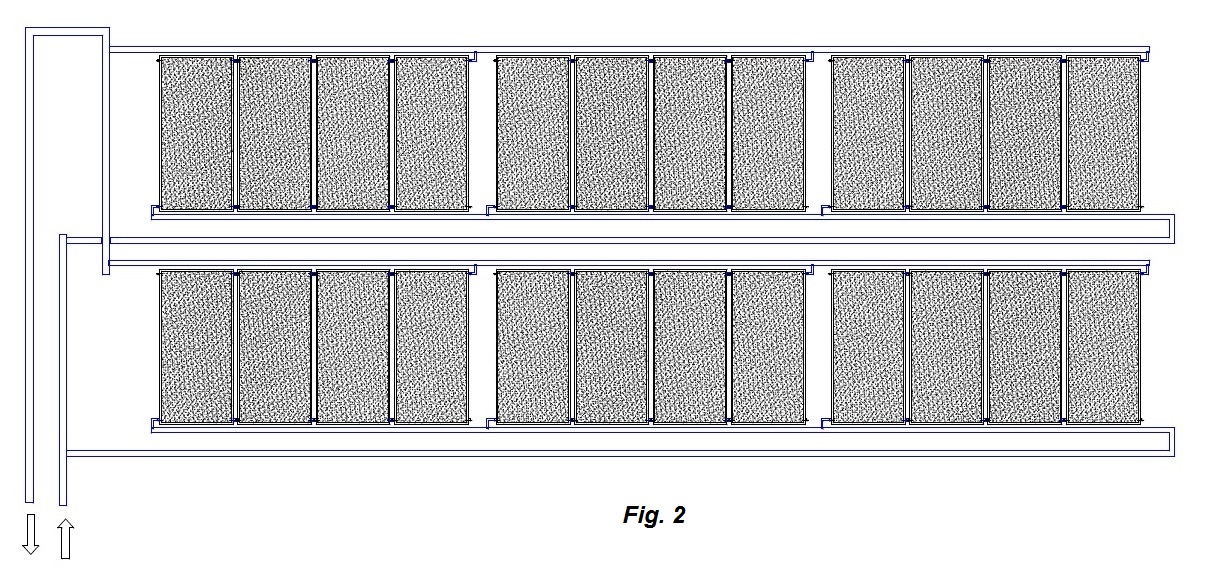

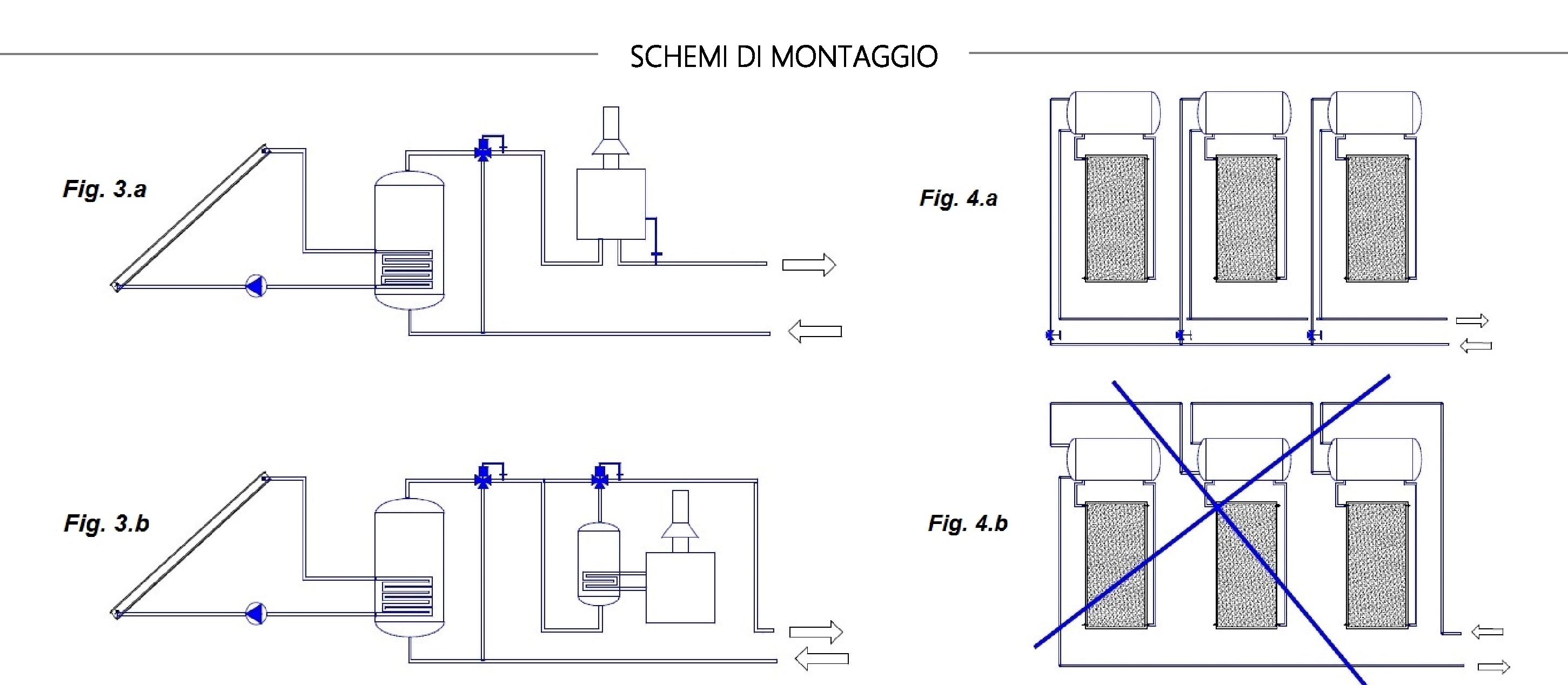

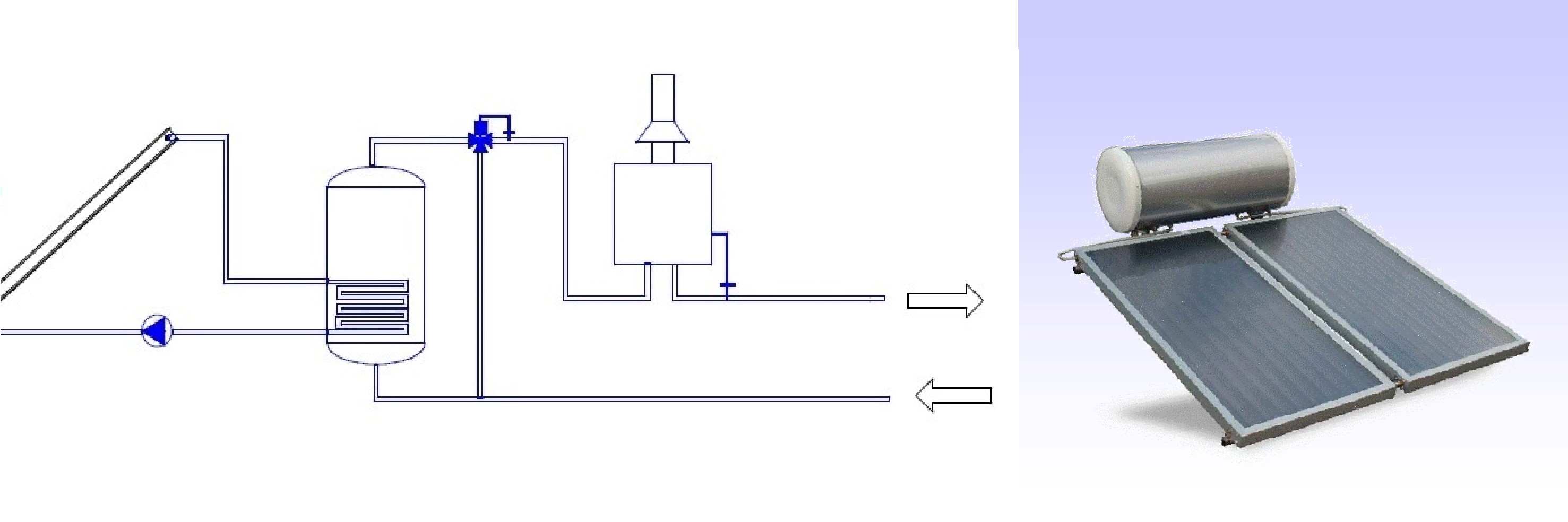

Schemi di impianto Le Figg. 2, 3 e 4 mostrano gli schemi di collegamento consigliati e sconsigliati per impianti a circolazione naturale forzata.





Le modalità di allaccio, in serie o parallelo, dipendono dal tipo di integratore, se istantaneo o ad accumulo.
